測力計種類
瀏覽: 發布日期:2021-04-30
測力計種類有很多常用的有S型測力計和輪輻式測力計以及內置式測力計,法蘭式測力計,柱形測力計 ,信號輸出測力計,接電腦測力計,打印測力計,表盤測力計,指針測力計等,
一般用戶可以根據自己的行業選擇合適的測力計。
測力計廣泛應用于五金,塑料材料、汽車零部件的半成品及成品的抗拉、抗壓強度及伸長、延伸率,等測試。測力計外型美觀,工藝精湛。
測力計的使用說明:
1、使用之前首先檢測電池電壓是否正常,如果欠壓請及時充電,否則測量會出現偏差。
2、估計測量大小,選擇合適量程的測力計,測量超出量程,會造成測力計傳感器損壞。
3、測量值低于測力計量程的3%以下時,精度會發生偏差。
4、長期不使用時,應定期給測力計充電。
5、同時在夏季天氣潮濕時,應注意儀器保存環境,避免儀器銹蝕。
輪輻式數顯測力計圖片
輪輻式數顯測力計(內螺紋)
輪輻式外置數顯推拉力計圖片
輪輻式外置數顯推拉力計規格型號
數顯測力計圖片
數顯測力計規格型號
微型外置數顯測力計圖片
微型外置數顯測力計規格型號
數顯測力計規格型號
產品型號 (Model) |
測量范圍 (N) |
分度值 (N) |
外形尺寸 (mm) |
重量 (KG) |
SGHF-3 | 0.3-3 | 0.001 | 260X66X36 | 0.5 |
SGHF-5 | 0.5-5 | 0.001 | ||
SGHF-10 | 1-10 | 0.01 | ||
SGHF-20 | 2-20 | 0.01 | ||
SGHF-30 | 3-30 | 0.01 | ||
SGHF-50 | 5-50 | 0.01 | ||
SGHF-100 | 10-100 | 0.1 | ||
SGHF-200 | 20-200 | 0.1 | ||
SGHF-300 | 30-300 | 0.1 | ||
SGHF-500 | 50-500 | 0.1 | ||
SGHF-1000 | 100-1000 | 1 | 0.8 |
微型外置數顯測力計圖片
微型外置數顯測力計規格型號
產品型號 (Model) |
測量范圍 (KN) |
分度值 (N) |
外形尺寸 (mm) |
壓頭直徑 (mm) |
SGWF-100 | 0.01-0.1 | 0.1 | 20X12 | 2.5 |
SGWF-200 | 0.02-0.2 | 0.1 | ||
SGWF-300 | 0.03-0.3 | 0.1 | ||
SGWF-500 | 0.05-0.5 | 0.1 | ||
SGWF-1K | 0.1-1 | 1 | ||
SGWF-2K | 0.2-2 | 1 | ||
SGWF-3K | 0.3-3 | 1 | 26X15 | 5 |
SGWF-5K | 0.5-5 | 1 | ||
SGWF-10K | 1-10 | 10 | ||
SGWF-20K | 2-20 | 10 | 30X18 |
6 |
S型數顯測力計圖片
S型數顯測力計規格型號
產品型號 (Model) |
測量范圍 (KN) |
分度值 (N) |
外形尺寸 (mm) |
孔徑 (mm) |
SGSF-50 | 5-50N | 0.01 | 64X51X12.7 | 8 |
SGSF-100 | 0.01-0.1 | 0.1 | ||
SGSF-200 | 0.02-0.2 | 0.1 | ||
SGSF-300 | 0.03-0.3 | 0.1 | ||
SGSF-500 | 0.05-0.5 | 0.1 | ||
SGSF-1K | 0.1-1 | 1 | 76X51X19.1 | 12 |
SGSF-2K | 0.2-2 | 1 | ||
SGSF-3K | 0.3-3 | 1 | ||
SGSF-5K | 0.5-5 | 1 | ||
SGSF-10K | 1-10 | 10 | 76X51X25.4 | |
SGSF-20K | 2-20 | 10 | 108X76X25.4 | 20 |
SGSF-30K | 3-30 | 10 | ||
SGSF-50K | 5-50 | 10 | ||
SGSF-100K | 10-100 | 100 | 178X127X51 | 30 |
SGSF-200K | 20-200 | 100 | 188X140X60 |
36X3 |
輪輻式數顯測力計圖片
輪輻式數顯測力計(內螺紋)
產品型號 (Model) |
測量范圍 (KN) |
分度值 (N) |
外形尺寸 (mm) |
孔徑 (mm) |
SGLF-5K | 0.5-5 | 1 | 105X37 | M16X1.5 |
SGLF-10K | 1-10 | 10 | ||
SGLF-20K | 2-20 | 10 | ||
SGLF-30K | 3-30 | 10 | ||
SGLF-50K | 5-50 | 10 | ||
SGLF-100K | 10-100 | 100 | 125X52 | M32X1.5 |
SGLF-200K | 20-200 | 100 | ||
SGLF-300K | 30-300 | 100 | 145X58 | M40X1.5 |
SGLF-500K | 50-500 | 100 | ||
SGLF-1000K | 100-1000 | 1000 | 205X85 |
M60X1.5 |
輪輻式外置數顯推拉力計圖片
輪輻式外置數顯推拉力計規格型號
產品型號 (Model) |
測量范圍 (KN) |
分度值 (N) |
外形尺寸 (mm) |
壓頭直徑 (mm) |
SGYF-3K | 0.3-3 | 1 | 78X40 | 15 |
SGYF-5K | 0.5-5 | 1 | ||
SGYF-10K | 1-10 | 10 | ||
SGYF-20K | 2-20 | 10 | 82X44 | 22 |
SGYF-30K | 3-30 | 10 | ||
SGYF-50K | 5-50 | 10 | ||
SGYF-100K | 10-100 | 100 | ||
SGYF-200K | 20-200 | 100 | 127X70 | 25 |
SGYF-300K | 30-300 |
100 |
SGHF系列數顯測力計功能特點:
1、打印功能說明:此功能可將存儲的測試數據通過數據線輸出至電腦而打印出來。
a、首先運行隨機攜帶的CD光碟后,將在得到文件夾內,打開后點擊“數據導出程序”文件,再點擊“setup.exe”文件,后點擊“下一步”→“下一步”→“完成”。
b、將此儀器用數據線與電腦連接(必須使用本公司配發特定的RS232電腦連接線),在儀器為開機的狀態下,待液晶顯示屏上顯示為零時,雙擊桌面上的“測力計通信軟件3.0.exe”快捷鍵,后在彈出的窗口中點擊“接收”,存儲的測試數據通過數據線輸出至電腦。數據接收完畢,點擊“打印”,在彈出窗口中點擊打印,即可打印。
2、信號輸出功能:觸發控制信號輸出設置比較值,可在測試力超過比較值時,輸出信號來控制繼電器的通斷,以便實現諸如電動機停止運轉等功能,實現自動控制;亦可利用這個信號實現其他控制功能,如將信號輸入PLC,實現自動化。還可定制信號輸出方式,如在某一段測試力
范圍內輸出信號。此功能操作方法:
a、先將此儀器設置比較值。
比較值設定方法:開機,待顯示穩定(顯示為0)時,按“設置”鍵5次(顯示CPDT---比較值設定)后,將其數值設成預設值。
b、此儀器右側面有一標示為信號輸出插孔,將信號輸出線一頭插入此插孔(插座),另一頭插入本公司生產的電動測試臺上標示為信號輸入的插孔(插座)。
c、啟動本公司生產的電動測試臺,就可在測試力超過比較值時,實現電動機自動停止運轉的功能。
3、同步測試功能說明:同步測試軟件可連接電腦測試,電腦上同步顯示測試力曲線圖及測試過程中詳細的測試力的記錄,并可保存、打印,做各種分析(可選功能詳見光盤資料及以下操作說明)。同時此功能可顯示測試時的同步測試曲線、數據等功能。
a、首先運行隨機攜帶的CD光碟后,將在得到文件夾內,打開后點擊“同步測試軟件”文件,再點擊“安裝.EXE”文件,后點擊“下一步”→一直點“下一步”→“完成”。
b、具體操作步驟,請運行本公司主頁中的見問題欄中下載“數顯式推拉力計同步測試功能演示”,參照此演示的操作即可。
4、特大記憶儲存功能:能儲存896個測試值。可在“PEAK”(按峰值鍵1次)狀態下手動儲存,也可在“AUTO PEAK”(按峰值鍵2次)狀態下自動儲存。按記憶鍵能依次查看儲存的記憶值,也可通過配套光盤上的“數據導出程序”,將數據導入電腦。
5、自動儲存測試值功能:在“AUTO PEAK”狀態下,儀器會自動儲存測試峰值,按記憶鍵可翻看儲存的數據,也可通過配套光盤上的“數據導出程序”,將數據導入電腦,程序會自動顯示“***值、***小值、均值、偏差值、合格***值、合格***小值、合格平均值、測試數、合格數”等數據,供使用者分析使用(詳見光盤上相應說明)與電腦連接導出數據時,界面友好,通過配套的數據線連機,正常開機界面下就可使用。
6、背光功能:使用按鍵或儀器受力時背光自動點亮,10秒鐘無動作自動關閉背光;也可按設置鍵6次,進入“light”狀態,按打印鍵選擇,若選擇“NO”表示關閉背光,選擇“YES”表示開啟自動背光功能。
7、自動峰值功能按峰值鍵2下,屏幕上顯示“AUTO PEAK”,按存儲鍵,進入自動峰值設置界面后,按打印鍵,可依次設置自動峰值時間(即測試值在屏幕上保留的時間),從1秒到9秒,選定時間后,按設置鍵保存并退出自動峰值時間設置。儀器出廠時默認時間為3秒鐘。
8、計量校正當計量部門需要對儀器進行校正功能:可長按住記憶鍵不松手的同時按開機鍵,直到開機顯示一排數字,按設置鍵,顯示“FULL”,接著顯示一排數字,掛上滿量程相應砝碼,穩定后按設置鍵,自動關機,校正結束,校正數據儲存在儀器里。若校正數值有誤,長按設置鍵會恢復到出廠設置狀態;長按存儲鍵會恢復到上一次校正狀態。
9、自動關機時間設置功能:可設定10分鐘到90分鐘自動關機,也可設定不自動關機。按設置鍵7次,進入“OFFT.”界面,按打印鍵,可選擇自動關機時間,選“00”不自動關機,選定后按設置鍵保存并退出。儀器默認設置為50分鐘。

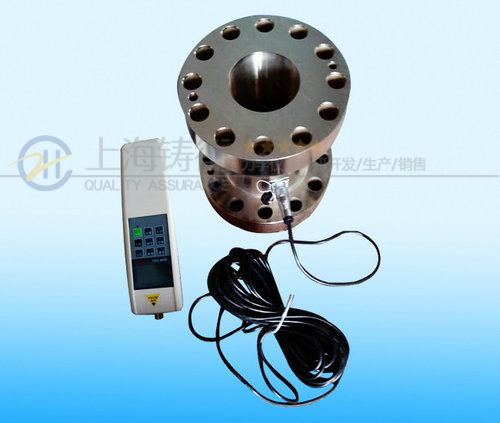

法蘭式數顯測力計圖片
柱式數顯測力計圖片
多通道數顯測力計圖片
數顯測力計,S型外置數顯測力計,輪輻式外置數顯測力計,無線測力計
法蘭式數顯測力計圖片
柱式數顯測力計圖片
多通道數顯測力計圖片
數顯測力計,S型外置數顯測力計,輪輻式外置數顯測力計,無線測力計
SGLD無線測力計簡介:
SGLD無線測力計主要用于航天、船舶、計量院校對所測產品精度和穩定性有極高要求時使用。
SGLD無線測力計圖片
無線測力計規格型號
SGLD無線測力計圖片
無線測力計規格型號
產品型號 (Model) |
測量范圍 (T) |
分度值 (KG) |
外形尺寸 (mm) |
重量 (KG) |
SGLD-1 | 0.01-1 | 0.5 | 245X112X37 | 1.6 |
SGLD-2 | 0.02-2 | 1 | 245X112X37 | 1.7 |
SGLD-3 | 0.03-3 | 1 | 260X123X37 | 2.1 |
SGLD-5 | 0.05-5 | 2 | 285X123X57 | 2.7 |
SGLD-10 | 0.1-10 | 5 | 320X120X57 | 10.4 |
SGLD-20 | 0.2-20 | 10 | 420X128X74 | 17.8 |
SGLD-30 | 0.3-30 | 10 | 420X138X82 | 25 |
SGLD-50 | 0.5-50 | 20 | 465X150X 104 | 39 |
SGLD-100 | 1-100 | 50 | 570X190X132 | 81.2 |
SGLD-200 | 2-200 | 100 | 725X265X183 |
210 |
無線測力計特點:
1.堅固的結構,采用新穎的一體式傳感器設計。
2.測量精度達到額定量程的0.1%。
3.所有功能和單位清楚地顯示在帶白色背光的LCD上。
4.1英寸高的LCD數字顯示,便于遠距離觀看。
5.兩個可編程的設置點,方便用戶設置安全警告界限。
6.低功耗設計保證3節標準“AA”堿性電池長時間工作超過100小時。
7.紅外遙控器使參數設置與儀器標定既方便又便于管理。
8. 本身提供4個按鍵:“開/關機”、“置零”、“峰值保持”、“單位切換”。
9.紅外遙控器提供多種操作功能:“置零”、 “去皮”、“峰值保持”、“累計”、“累計查詢”、“累計清除”、“單位切換”、“電壓查詢”、“關機”。
10.提供通用的國際單位,便于應用:公斤(kg)、噸(t)、英鎊(lb)、牛頓(N)、千牛(kN)。
